INSTALACIÓN EN LOS PUNTOS DE DRENAJE
Para instalar un punto de drenaje en un tramo de tubería deberá utilizarse un separador de humedad o una bota colectora. Deben ser instaladas cada 30 metros lineales de tubería, antes de un cambio brusco en la dirección de la misma, antes de válvulas reductoras de presión o intercambiadores de calor alimentados con vapor. Estos equipos deberán estar correctamente dimensionados y poseer conexiones para la trampa y para desincorporar la suciedad. Para el drenaje del condensado se deberá proveer de una trampa y filtro convenientemente instalados y de suficiente capacidad (COVENIN 2217, 3.12.3.9).

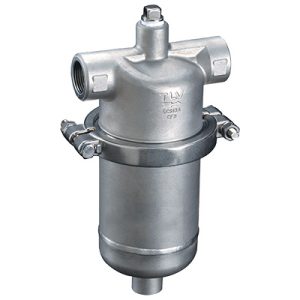

Comúnmente llamado también Separadores de gotas estan diseñados para retener las pequeñas gotas de agua arrastradas por el vapor y separarlas del flujo.
- Eliminan la humedad del vapor.
- Mantienen la eficiencia de transferencia de calor.
- Reducen la erosión y corrosión en su sistema de vapor.
- Reducen las incrustaciones en la tuberías y superficies de transferencia de calor.

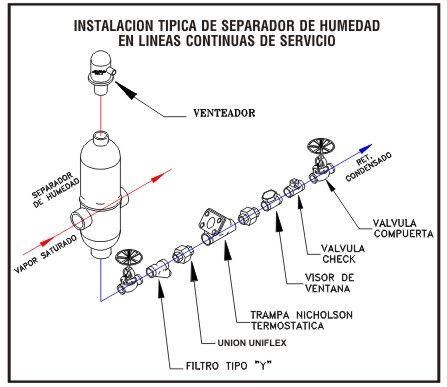

| Componentes | Función | |
| 1 | Válvulas de Compuerta/td> | para aislar el conjunto de purga de la entrada de vapor |
| 2 | Válvula Check/td> | para evitar el retorno de flujo |
| 3 | Visor de Ventana> | para lectura de movimiento de flujo |
| 4 | Trampa de Vapor Termostática | para descargar correctamente el condensado |
| 5 | Unión Uniflex | para evitar el retorno de flujo |
| 6 | Filtro Tipo “Y” | para filtrado de suciedad e incrustaciones proveniente del condensado |
| 7 | Válvula de Compuerta | para aislar la estación de purga del sistema de retorno de condensado |
| 8 | Separador de Humedad | Eliminan la humedad del vapor |
| 9 | Venteador |
Los separadores están diseñados para recoger las gotas de agua y separarlas del flujo. Las gotas de agua son relativamente más pesadas e inciden en los deflectores internos que las dirige hacia la conexión de drenaje del separador donde se desalojan por medio de un purgador de vapor o de líquidos.
