Description

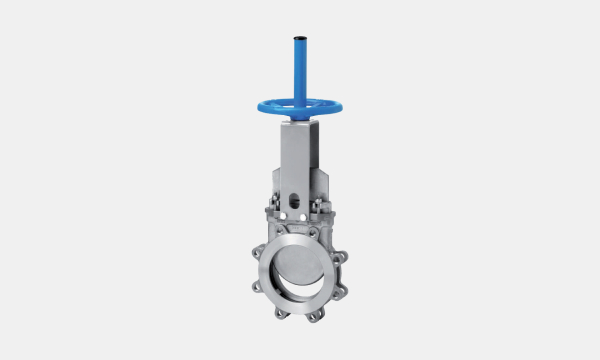

La válvula de guillotina Flo-Tite está diseñada específicamente para el control y aislamiento seguro de fluidos de alta densidad, pulpas abrasivas, lodos y sólidos en suspensión. Equipada con una cuchilla pulida de alta precisión y un borde biselado con recubrimiento de cromo duro, está diseñada para cortar materiales fibrosos sin obstrucciones. Su paso interno totalmente liso y libre de cavidades elimina la acumulación de sedimentos, garantizando una operación fluida y de baja pérdida de carga en las aplicaciones industriales más exigentes.
Características Principales:
- Cuchilla autoflejante: Fabricada en acero inoxidable con acabado de espejo para una máxima resistencia al desgaste.
- Diseño anti-obstrucciones: Cuerpo con puerto liso sin ranuras inferiores que evita atascos de material.
- Materiales de alta resistencia: Disponible en acero inoxidable, hierro dúctil y aleaciones especiales (Titanio, Hastelloy, Monel) para entornos corrosivos.
- Opciones de asiento: Sellos resilientes (PTFE / EPDM) para cero fugas o asientos metálicos para alta temperatura y abrasión.
- Automatización flexible: Compatible con actuadores manuales, neumáticos, hidráulicos o eléctricos.
Aplicaciones comunes: Industria papelera, minería, tratamiento de aguas residuales, procesamiento químico y manejo de sólidos a granel.
| Modelo | Tipo de Válvula / Diseño | Aplicaciones Principales | Tamaños Disponibles | Presiones de Trabajo |
|---|---|---|---|---|
| S10-X | Válvula de guillotina tipo Wafer (Oblea) | Servicio general: fluidos con carga de sólidos, pulpa y papel, aguas residuales. | 2” a 48” | Desde 150 psi (tamaños chicos) hasta 30 psi (tamaños grandes). |
| S11 | Válvula de guillotina bidireccional | Servicio general: fluidos cargados, lodos y aguas residuales. | 2” a 48” | Desde 150 psi hasta 30 psi según el diámetro. |
| S14 | Válvula de guillotina con tolva (Hopper shape) | Manejo de sólidos a granel: polvos, pellets, salidas de silos. | 2” a 40” | Diseñada para presiones bajas de contra-asiento (15 a 45 psi). |
| S20-UT | Válvula de guillotina bajo norma MSS SP-81 | Servicio general: fluidos con alta densidad de sólidos, pulpa y aguas negras. | 2” a 36” | 150 psi (2″ a 24″) y 100 psi (30″ a 36″). |
| S22-BD | Válvula de guillotina bidireccional bajo norma MSS SP-81 | Servicio general industrial, pulpa y papel, sólidos pesados. | 2” a 24” | 150 PSI constantes en todo su rango. |
| S30 | Válvula de conducto pasante (Through conduit) | Fluidos con carga de sólidos pesados a altas concentraciones (>5%), pulpa y rechazos. | 2” a 40” | Desde 150 psi hasta 30 psi según el tamaño. |
| S61 / S65 | Válvula de guillotina con manga de caucho (Rubber sleeve) | Lodos e industriales altamente abrasivos (minería, petroquímica). | 2” a 36” | Rangos de 75 psi a 150 psi según el diámetro de línea. |
| S68 | Válvula de manga de caucho para Alta Presión | Lodos altamente abrasivos en condiciones severas (minería y petroquímica). | 4” a 36” | 300 psi de alta resistencia en todos sus tamaños. |
| S70 | Válvula de guillotina con puerto redondo y cuadrado | Fluidos contaminados, pulpa y condiciones difíciles (trampas de chatarra, limpiadores). | 4” a 24” | 100 psi (4″ a 16″) y 60 psi (20″ a 24″). |
| S80 | Válvula de guillotina de doble compuerta (Double gate) | Pulpa contaminada o fluidos con concentraciones de sólidos extremadamente altas. | 4” a 24” | Desde 150 psi hasta 60 psi según el tamaño. |
| S90 | Válvula para servicio general y manejo de sólidos | Manejo de sólidos a granel y fluidos cargados en ductos cuadrados o rectangulares. | 6”x6” a 24”x24” | Diseñada para baja presión (15 psi / 1 bar). |
