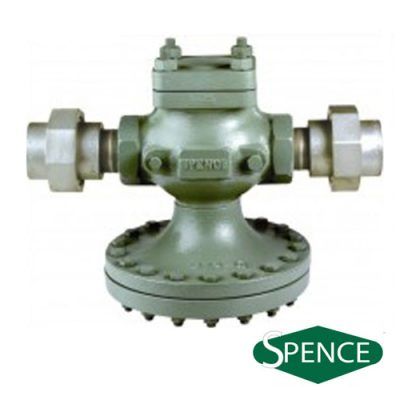

Válvulas Principales opciones para Reguladoras

Pedir mas informacion

Válvulas Principales opciones para Reguladoras hay instalaciones en las que es deseable no tener la presión de entrada forzando hacia abajo el disco de la válvula principal

Hay instalaciones en las que es deseable no tener la presión de entrada forzando hacia abajo el disco de la válvula principal

Descripción

Construcción Equilibrada

Hay instalaciones en las que es deseable no tener la presión de entrada forzando hacia abajo el disco de la válvula principal. En estos casos, la Válvula principal “E” debe estar balanceada internamente. Las partes balanceadas permite que la presión aguas abajo repose en la parte superior del disco, permitiendo así un ajuste mas fino en el recorrido de la válvula principal y una regulación de funcionamiento más suave.

Secoweld

La mayor debilidad de una válvula de alta presión es la unión roscada entre el Anillo de asiento y el cuerpo. Un pequeño escape en desarrollo en este punto, poco a poco erosiona el metal del cuerpo, acentuando así la fuga y, finalmente, arruinando el cuerpo. Varios esquemas poco prácticos, como la soldadura del anillo de asiento en el cuerpo, han tratado de superar esta debilidad. la invención SECOWELD soluciona este problema y, al mismo tiempo, ofrece un anillo de asiento fácilmente renovable. en el diseño SECOWELD, un casquillo metálico SECO está soldado y sellado al Cuerpo y, a su vez, ocurre daño al anillo de asiento principal, que es también de SECO Metal. Como SECO metal resiste trefilado, si una pequeña fuga se produce, no ocurre daño al cuerpo ni a las roscas de cualquiera de las piezas de metal SECO.

Conexiones EZ

Proporciona el rendimiento de una conexión de brida con la sencillez de una conexión de unión. A diferencia de las uniones convencionales, EZ Conexiones no requieren conjuntos emparejados o Tuberías pre cargadas para hacer coincidir los extremos y no fugan después de unos cuantos ciclos de ensamble y desmonte. “Finales uniformes a dimensiones finales simplifican asperezas”. Disponible en roscado NPT de 1/2 a 2″ para válvulas principales, “socketweld 2 y roscado por conexiones “socketweld”. 2. una válvula principal de asiento simple,

Cámara de Condensación

Una cámara de condensación es estándar en válvula principal tipo E5. La cámara de condensación es estándar en la válvula principal tipo E, cuando temperaturas de vapor supera los 600 ° F. Cualquier válvula principal descargando vaporen un vacío debe incluir una cámara de condensación.

Resorte para Bajar Presión diferencial (LP)


Las válvulas principal de la Serie E proporcionan una regulación superior en una amplia gama de aplicaciones mediante el uso de un resorte principal. Cuando se desea presión diferencial entre 10-50 psi, las válvulas principales “E” deben estar equipadas con el resorte principal LP. El resorte principal por si solo alcanzará presiones diferenciales de hasta 15 psi. A fin de alcanzar presiones diferenciales de hasta 10 psi, codo abierto 5B opcional 1 / 16 “4A son obligatorios.

Disco de Composición

En una válvula principal de asiento simple, el disco Integral (de metal) es intercambiable con el disco de composición. El disco de composición se recomienda para el servicio en aire, gas y agua donde se requiere de cierre absolutamente hermético y está disponible en asiento full y normales, y tapones de válvula parabólica. El Disco de composición adecuado para presiones hasta 200 psi y temperaturas de 200 º F

Disco Parabólico

Con el fin de satisfacer las necesidades especiales de flujo, cualquier válvula principal Spence puede estar equipada con un disco parabólico o de otro tipo de forma especial. Debido al hecho de que la válvula principal Spence es operada por un gran Diafragma equilibrado y es casi sin fricción en la operación, discos especiales no se requieren en instalaciones normales.

Amortiguador

Con el fin de prevenir el golpe de ariete, se requieren amortiguadores en todas las válvulas principales utilizadas en el servicio de líquido, excepto el Tipo C34. Los amortiguadores no son ni necesarios ni deseables en vapor, aire o gas y tampoco son necesarios en las válvulas de doble asiento o en las válvulas de simple asiento. Normalmente abiertas la ilustración muestra el Amortiguador y el disco de composición para presiones iniciales de 200 psig o menos. Para presiones iniciales superiores a 200 psig, se usa asiento metal metal y disco.

Insulcap Jaket

La Chaqueta aislante desmontable Spence Insulcap es muy fácil de instalar, reutilizable, libre de asbesto y diseñada específicamente para ser usada por las válvulas principales tipo C y E. Además de proporcionar aislamiento para reducir las pérdidas de energía por calor, la Insulcap también reduce la transmisión del ruido. Al ser una chaqueta desmontable y reutilizable, el Insulcap hace que los costos de reemplazo y mantenimiento sean menores a los asociados con aislamiento rígido. Sujetadores de Velcro ® hacen a la Insulcap fácil de instalar. El material de la superficie de la chaqueta Insulcap está hecho mediante un proceso de 2 pasos, combinando los beneficios de los procesos del impregnado y revestimiento. Contiene un refuerzo de vidrio tejido (resultado de la impregnación) y una membrana extremadamente duradera (resultado del revestimiento) envuelto alrededor de fibra de vidrio de 1″ de espesor. La chaqueta Insulcap está disponible para los tamaños de válvula de 2 “roscadas y 2” – 6 “con brida. Chaqueta para válvulas más pequeñas o más grandes están disponibles a solicitud. Es ligera y resiste temperaturas de 550 ° F.

► Especificaciones Técnicas  Insulcap

Paneles Tipo A y B

Medidores que indican Carga de aire, suministro de aire y / o presiones de entrega

Filtro Integral de aire de taller 50 PSI de presión de entrega Presión de entrega precisa en amplia gama de flujos.

MODELO A PANEL DE AJUSTE DE AIRE incluye una válvula de ajuste de aire con purga incorporada y 2 manómetros; uno para el suministro de aire, y el otro para indicar el aire de ajuste. Viene completo y listo para ser montado directamente en una tarjeta de control o caja.

MODELO B PANEL DE AJUSTE DE AIRE es el mismo que el modela a con la excepción de que tiene, además, un medidor lo que indica la presión de entrega.
